三氟甲烷磺酸锂的量对电解质导电率的影响

凝胶态电解质是什么？ 由聚合物、电解质盐、低分子有机溶剂三组分复合而成的凝胶型体系的 聚合物锂电池电解质，被称为凝胶电解质，既具有聚合物的良好加工性能，又具有有机液体 电解质 离子电导率高的性能。 这种凝胶电解质具有较高的离子电导率。

电导率，物理学概念，也可以称为导电率。在介质中该量与电场强度E之积等于传导电流密度J。对于各向同性介质，电导率是标量；对于各向异性介质，电导率是张量。生态学中，电导率是以数字表示的溶液传导电流的能力。单位以西门子每米（S/m）表示。

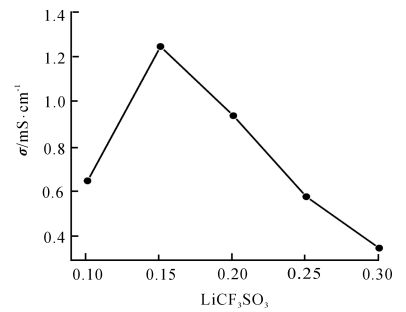

只改变配比中的三氟甲烷磺酸锂的加入量 ，而其他组分的添加量不变 ，从而确定不同盐含量对凝胶电解质电导率的影响 。聚乙二醇二丙烯酸酯基凝胶电解质电导率随锂盐含量的变化如图所示 。

图表分析：从图可知 ，随着锂盐含量的增加 ，凝胶电解质的电导率先增大 ，当盐含量达到 ０ ．１５０ g 时 ，凝胶电解质的电导率达到最大值１ ．３５ mS · cm － １ 。之 后 ，随锂盐含量的进一步增加 ，凝胶电解质的电导率开始减小 ，最后降至 ０ ．３００ mS · cm － １ 左右 。

由此可知 ，在凝胶电解质体系中锂盐的添加量不是越多越好 ，而是局限于一定的范围内 ，随着盐含量的增加 ，凝胶电解质的电导率会增大 。这是由于锂盐完全溶解于增塑剂中 ，在凝胶体系中与载离子络合 形成配位键 ，而此时盐发生解离所产生的阴阳离子 之间的距离较远 ，体系中阴阳离子的密度也较小 ， 这就使得盐离子在电场作用下可有效地发生移动 ， 从而表现出凝胶体系离子电导率的提高 。而随着锂盐的进一步加入 ，溶解到增塑剂中的盐含量逐渐增大 ，凝胶电解质体系中阴阳离子的密度增加 ，离子 间距缩小 ，这就使得盐离子接触的概率增加 ，从而使盐在凝胶电解质体系内部发生积聚并产生重结晶 。这使得凝胶电解质中聚合物链段的运动以及载离子的移动受阻 ，从而使体系的电导率降低 。
