LITFSI锂盐浓度对电导率的影响

对于锂盐浓度大于ｌ ｍｏｌ／Ｌ的电解液， 常见的稀溶液电导方程已不再适用； 对高浓电解液数据的拟合， 常采用经验或半经验方程来描述。不同锂盐在不同混合溶剂中的电导数据， 并预测锂盐在溶液中的电导特性。

式（８）中， ａ、 ｂ、 Ｃ及ｄ均是与浓度有关的函数， ｍ为锂盐的质量摩尔浓度。 采用式（８）对图３的曲线进行拟合， 结果见图４， 测试数据见表６。

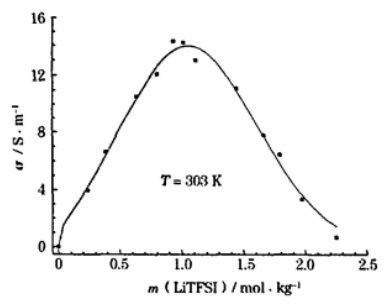

图４  303 Ｋ时ＤＯＬ／ＤＭＥ基 LITFSI电解液电导率随锂盐 质量摩尔浓度的变化

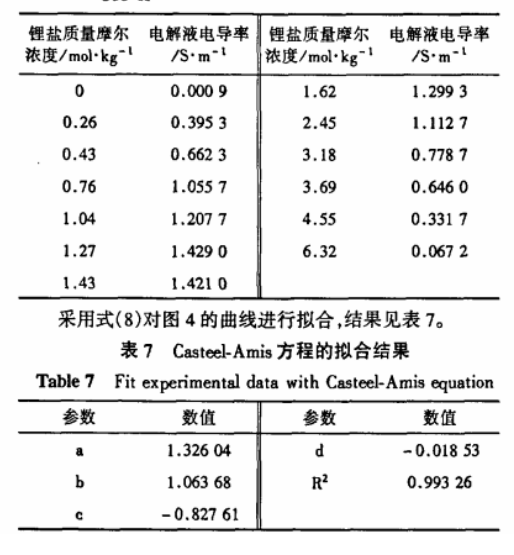

表６  303Ｋ时不同锂盐质量摩尔浓度的ＤＯＬ／ＤＭＥ基 LITFSI电解液的电导率

从表７可知， 数据拟合的Ｒ２值接近于ｌ， 表明采用带修正项的Ｃａｓｔｅｅｌ－Ａｍｉｓ方程可很好地描述ＤＯＬ／ＤＭＥ基 LITFSI电解液电导率随锂盐质量摩尔浓度的变化。 从图４可知，随着锂盐质量摩尔浓度的增加， 电解液的电导率先升高， 后降低， 电解液电导率存在一个极值。  式（７）是电解液电导率存在极值的条件， 式（７）的有意义解［由式（８）求得］即电导率为极值时的锂盐质量摩尔浓度。
