LiTFSI-OZO 离子液体作为电解质的充放电性能

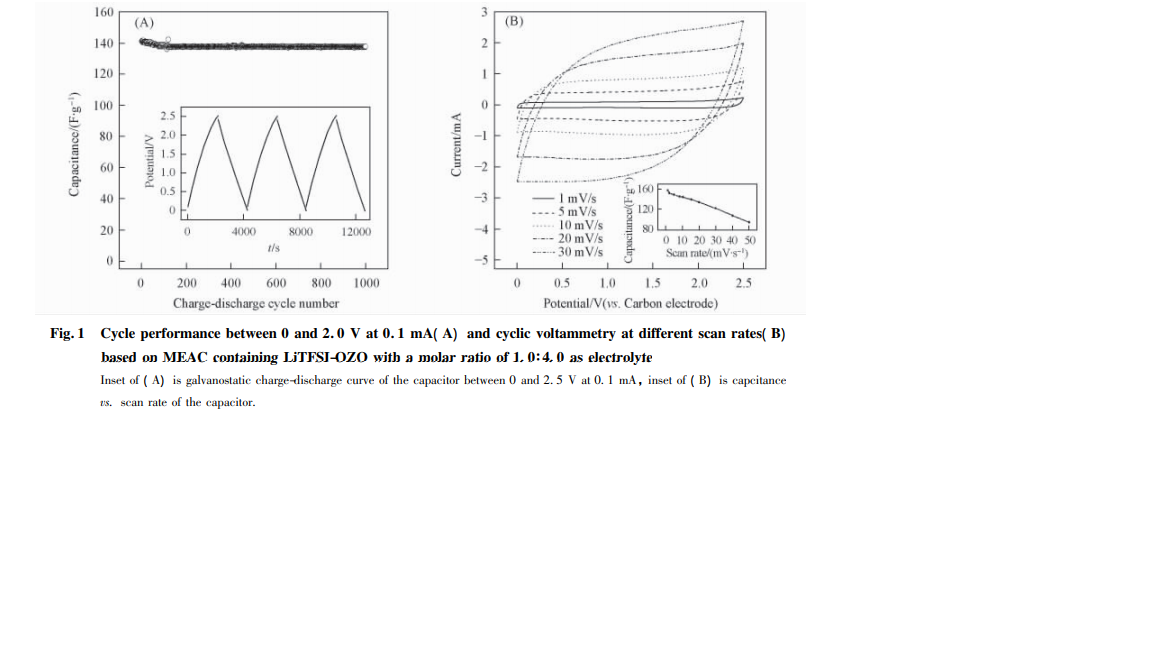

能 由恒流放电曲线可计算出模拟电容的比容量，其中应用  LiTFSI-OZO 摩尔比为1∶ 4. 0( 室温电导率 0. 65 × 10 － 3 S /cm) ［见图 1( A) 插图］和 1∶ 4. 5( 室温电导率 0. 75 × 10 － 3 S /cm) 离子液体电解液的中孔活性炭模拟电容在 25 ℃时分别为175. 2 和184. 6 F /g，显著优于应用  LiTFSI-OZO 摩尔比为 1∶ 4. 5 的离子液体电解液的碳纳米管模拟电容( 20. 52 F /g) 和微孔活性炭模拟电容( 32. 9 F /g) ．另外，图 1( A) 中孔活性炭模拟电容在 0 ～ 2. 0 V 电压区间内的循环性能测试显示，该样品循环充放电1000 次，放电容量损失小于 2. 4% ，表现出良好的循环性能．由不同扫描速率下的循环伏安曲线［图 1( B) ］可知，随着扫描速率的增大，模拟电容的比容量在1 和 50 mV/s 扫描速率下，从 157. 6 F /g 下降到 94. 1 F /g，扫描速率增大 50 倍，比容量降低了约 40%［见图 1( B) 插图］． 但总体来看，在不同的扫描速度下，各双电层电容的循环伏安测试曲线均保持较好的近似矩形或是近似平行四边形形状，进一步表明  LiTFSI-OZO 离子液体作为电解质应用于中孔活性炭为电极材料的模拟电容中具有较好的大电流充放电性能．
