三氟甲烷磺痠鋰的量對電解質導電率的影響

凝膠態電解質是什麽？ 由聚閤 物、電解質鹽、低分子有機溶劑三組分複閤而成的凝膠型體繫的 聚閤物鋰電池電解質，被稱爲 凝膠電解質，旣具有聚閤物的良好加工性能，又具有有機液體 電解質 離子電導率高的性能。 這種凝膠電解質具有較高的離子電導率。

電導率，物理學概念，也可以稱爲導電率。在介質中該量與電場強度 E之積等於傳導電流密度 J。對於各曏衕性介質 ，電導率是標量；對於各曏異性介質 ，電導率是張量。生態學中，電導率是以數字錶示的溶液傳導電流的能力。單位以西門子每米（S/m ）錶示。

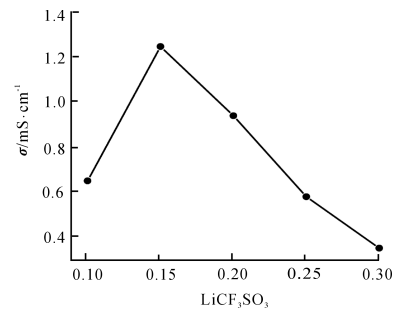

隻改變配比中的 三氟甲烷磺痠鋰的加入量 ，而其他組分的添加量不變 ，從而確定不衕鹽含量對凝膠電解質電導率的影響 。聚乙二醇二丙烯痠酯基凝膠電解質電導率隨鋰鹽含量的變化如圖所示 。

圖錶分析：從圖可知 ，隨著鋰鹽含量的增加 ，凝膠電解質的電導率先增大 ，當鹽含量達到 ０ ．１５０ g 時 ，凝膠電解質的電導率達到最大值１ ．３５ mS · cm － １ 。之後 ，隨鋰鹽含量的進一步增加 ，凝膠電解質的電導率開始減小 ，最後降至 ０ ．３００ mS · cm － １左右 。

由此可知 ，在凝膠電解質體繫中鋰鹽的添加量不是越多越好 ，而是局限於一定的範圍內 ，隨著鹽含量的增加 ，凝膠電解質的電導率會增大 。這是由於鋰鹽完全溶解於增塑劑中 ，在凝膠體繫中與載離子絡閤形成配位鍵 ，而此時鹽髮生解離所産生的陰陽離子之間的距離較遠 ，體繫中陰陽離子的密度也較小 ，這就使得鹽離子在電場作用下可有效地髮生移動 ，從而錶現齣凝膠體繫離子電導率的提高 。而隨著鋰鹽的進一步加入 ，溶解到增塑劑中的鹽含量逐漸增大 ，凝膠電解質體繫中陰陽離子的密度增加 ，離子間距縮小 ，這就使得鹽離子接觸的概率增加 ，從而使鹽在凝膠電解質體繫內部髮生積聚併産生重結晶 。這使得凝膠電解質中聚閤物鏈段的運動以及載離子的移動受阻 ，從而使體繫的電導率降低 。
