LEC p-n结的形成（LiCF3S03作为碱金属族化合物）

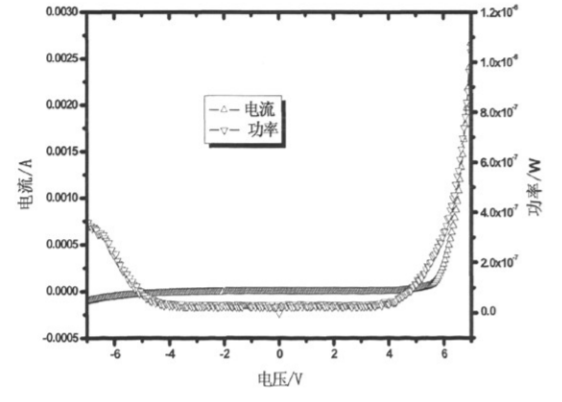

下图是室温下LEC、ITOfMEH—PPV：PEO：  LiCF3S03／AI的Lv_L特性曲线，由Keithley2400测得。根据LEC的工作机理，它是一个双极性器件．可以正反向发光，并且V。=21 V(MEH—PPV的乓铆。从Fig 2．3可以看出，我们的器件正反向都可以发光，但是Vo：产5V，大于21V，这可能是由于电子迁移率过低引起的。

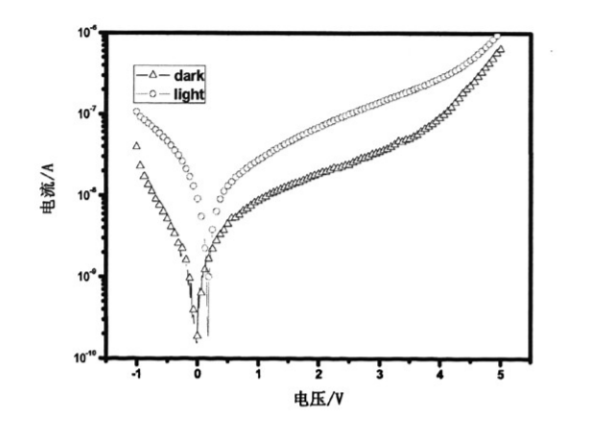

正是因为p-n结的存在，太阳能电池才显示出光生伏特效应。我们的LEC在4～5 V左右开始启亮，也就是说p-n结形成，因此选择-l～5 V为扫描电压。利用10mW／cm2的LED测试其电流-电压特性，在室温下得到LEC的光伏响应。下图显示了预雹偏压为0时，室温下LEC的正、反向光电流-电压、暗电流-电压特性。

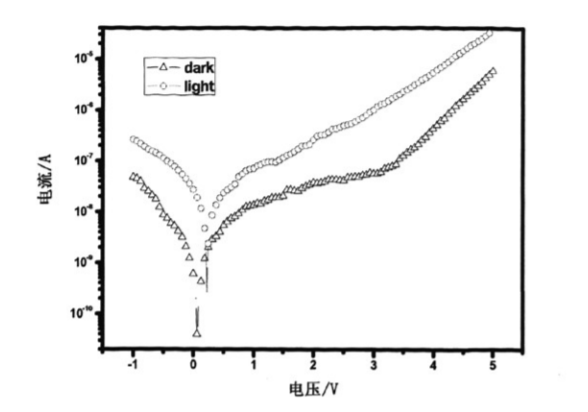

从上图可知，室温LEC的P．n结是一个可逆的结。当使用相同的扫描电压，增加扫描次数时发现，LEC的Voc和ISc随着扫描次数的增加发生相应的变化。
