LEC溶液的保存（LiCF3S03又极强的吸水性）

聚合物混合溶液在环己酮中完全溶解需要2～3天的时间。在存放溶液的过程 中发现，随着存放时间的延长，溶液的粘度会下降。用相同的溶剂量、转速旋涂 出的聚合物膜的颜色不如用新配制的溶液旋涂出的膜的颜色鲜艳，膜厚较新鲜的 溶液也有所下降，并且不能得到均匀、平整的膜，成膜性很差，这些对器件的稳 定性及性能都有很大的影响。

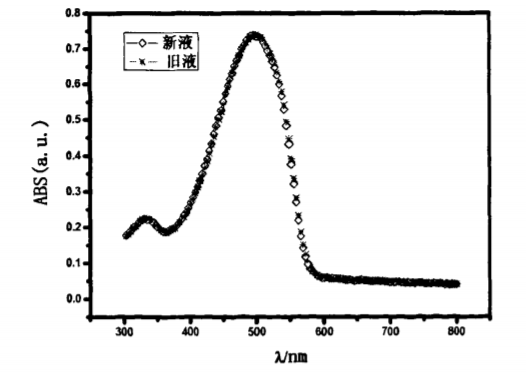

为了解混合溶液在保存的过程中是否因为变质而导致上述现象，本研究利用 吸收光谱仪对新溶液和旧溶液进行了吸收光谱测定。下图为新溶液和旧溶液 的吸收光谱。从图中可以看出，在相同的测试条件下，两种溶液的吸收光谱非常 完美的重叠在一起，这可以说明混合溶液在保存的过程中没有变质。

排除这个原因后，从混合溶液组成的角度来分析，本研究使用的是由 MEH．PPV、PEO及 LiCF3S03共溶于环己酮溶液的混合溶液。从几种物质的化学 性质来看，PEO是一种毒性极低的树脂，具有较强的吸水性，一般能吸收自身重 量5．100倍的水分； LiCF3S03作为碱金属族化合物，具有极强的吸水性；环己酮与水的溶解性关系是，10 5(环己酮Fioo(水k由于使用的物质多为吸水性物质，因 此溶液秸度降低可能是吸水的作用。本研究通过在将混合物溶解于溶液中后，用 N2气流将溶剂瓶内的空气赶走，使溶液处于N2气氛下，这样不但隔绝了水，同时 也隔绝了氧，接下来用封口腔将溶剂瓶封住，直到混合物完全溶解。 为了使配制的溶液可以在一段时间内都可以使用，在经过上述处理后，可以 将溶液保存在水、氧含量都极低的手套箱内，同时维持手套箱的温度在室温左右。 另外一种途径就是寻找新的物质以代替现在所用的物质。
