LiTFSI-OZO 离子液体电解质材料
- 2021-07-05 16:23:00
- 何妍 原创
- 1692

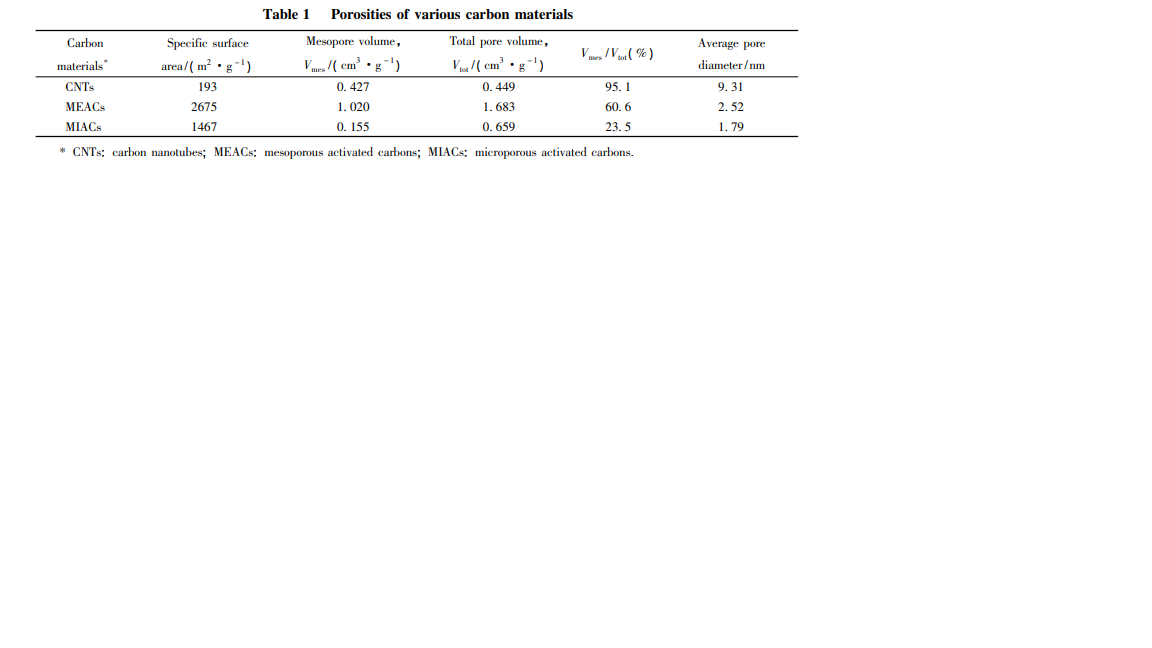

谱学与理论研究结果表明，在 LiTFSI-OZO 离子液体中存在与 Li+ 直接作用的“自由离子”，根据先导物摩尔比的不同，还存在不等量的具有更大体积的接触离子对和积聚离子，对于多孔炭电极来说，只有电解质中“自由离子”迁移至孔道内才能形成有效的双电层，因此电解质中“自由离子”数越少，离子尺度越大，则炭材料的表面利用率就越低，这一相容特性直接决定了炭电极材料在离子液体电解液中的比电容等电化学性能． 通过量化计算得出 TFSI － 离子和 LiTFSI-OZO 离子液体体系中 3种可能的自由离子的优化结构，其中 TFSI － 离子的尺寸为 0. 7123 nm，3 种自由离子的尺寸分别为0. 5210 nm［OZO( Li) + ］，1. 0477 nm［OZO( Li) + -TFSI －］和 1. 4463 nm［4OZO( Li) + -TFSI －］． 由表 1 中不同炭材料的孔径分布可以看出，以中孔( 2 ～ 5 nm) 为主的活性炭比微孔活性炭和碳纳米管更能满足 LiTFSI-OZO 离子液体电解质材料的离子尺寸要求．
默逸 | MOIEAR
默逸（上海）科技有限公司，即Moiear (Shanghai) Technology Co., Ltd.，在全球显示面板产业配套向国内倾斜的大背景下成立，核心产品用于配套满足该领域对高端化学新材料的需求，并且以该领域为行业支撑，保证细分产品满足该领域的需求，同时结合自身在特定细分产品的技术能力，进一步不断研究提供新品，以及扩大相关产品在其他领域的应用（如电池、芯片、电子等），为了营销更好的产品生态体系，还将引进国内外先进的产品资源与供应渠道体系，最大程度为终端客户在化学新材料范畴内提供全方位解决方案，强化供需关系的稳定性，为此，我们不遗余力的从客户角度触发，不断优化产品与供应体系，保持产业的良性生态发展。我们的战略方针是：
专注于 满足光学膜化学新材料需求
| 联系人： | 何清 |
|---|---|
| 电话： | 021-38250098 |
| 传真： | 021-38228591 |
| Email： | qing@moiear.com |
| QQ： | 3078182654 |
| 微信： | 13816393132 |
| 地址： | 中国（上海）自由贸易试验区临港新片区环湖西二路588号201、249室 |
